| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Prova |
| ได้รับการรับรอง: | Null |
| หมายเลขรุ่น: | BM300 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น (ตัวอย่างที่ยอมรับได้) |
| ราคา: | by enquiry |
| รายละเอียดการบรรจุ: | โดยกล่องขนาดเล็กและกล่อง |
| เวลาการส่งมอบ: | 1-7 วันสำหรับตัวอย่าง 2-4 สัปดาห์สำหรับจำนวนมาก |
| เงื่อนไขการชำระเงิน: | T/T, Western Union, Paypal |
| สามารถในการผลิต: | 10000 ชิ้น /เดือน |
| ชื่อผลิตภัณฑ์: | โมดูลสแกนบาร์โค้ด 1D และ 2D | ประเภทอินเทอร์เฟซ:: | USB, UART RS232, UART TTL, RS-485 |
|---|---|---|---|
| มิติ: | 29.8 มม. x 14.8 มม. x 3 มม. (หนา) | แหล่งจ่ายไฟ: | 3.0V ~ 3.6V แรงดันใช้งานทั่วไป 3.3V |
| แสงสูง: | เครื่องสแกนโค้ดสองมิติ,เครื่องสแกนบาร์โค้ด 1d 2d |
||

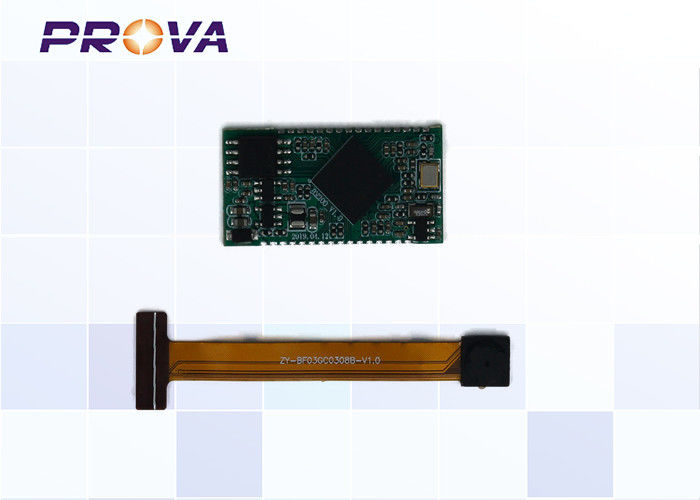

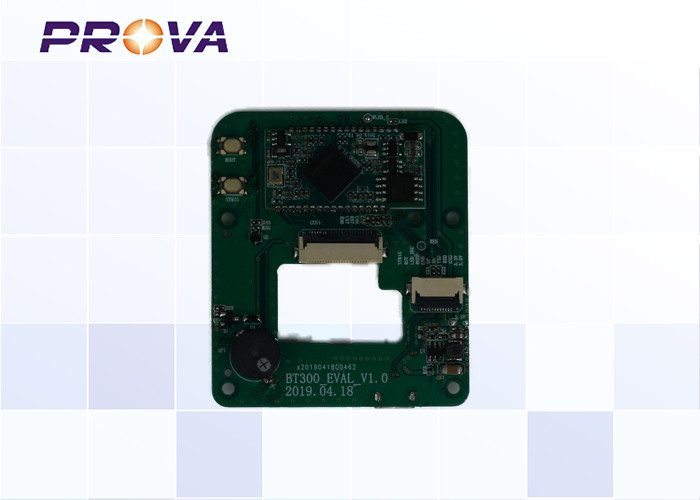

BM300 เป็นโมดูลสแกนโค้ดสองมิติที่ออกแบบเองได้ในตัว ผสานรวมสูง และมีความเสถียรสูง

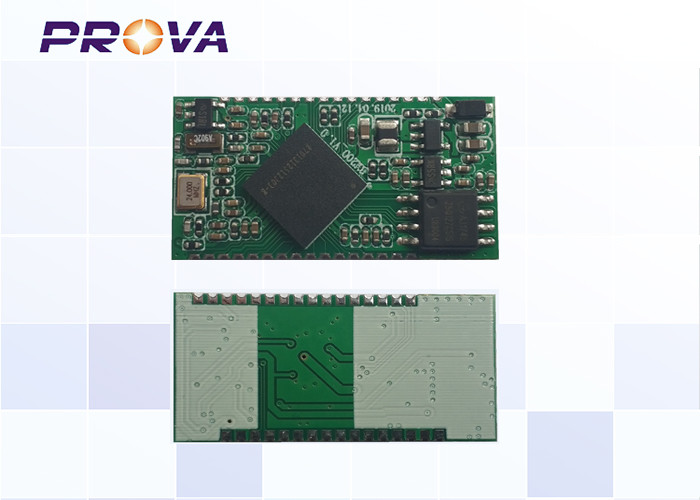

BM300 ใช้การออกแบบแพทช์รูแสตมป์ รวม 32 พิน แพ็คเกจ SOP 29.8 มม. * 14.8 มม. * 3 มม. ขนาดเล็กพิเศษ สามารถฝังในการควบคุมการเข้าถึง อุปกรณ์บริการตนเอง กล่องรหัสสแกน ฯลฯ สำหรับความไวของปริมาณผลิตภัณฑ์ สินค้า.
เอกสารนี้ระบุอินเทอร์เฟซของฮาร์ดแวร์ ลักษณะทางไฟฟ้า ขนาดทางกล และข้อกำหนดในการผลิตของโมดูล BM300จากเอกสารนี้ ลูกค้าสามารถใช้โมดูล BM300 กับผลิตภัณฑ์รหัสการสแกนประเภทต่างๆ ได้อย่างรวดเร็ว
แหล่งจ่ายไฟ: VCC_IN ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟ 3.0V ~ 3.6V แรงดันไฟฟ้าใช้งานทั่วไป 3.3V
ประหยัดพลังงาน: ปัจจุบัน 33mA ในโหมดสแตนด์บาย
อุณหภูมิ: อุณหภูมิการทำงานปกติ -20 ℃ ~ 70 ℃ อุณหภูมิในการจัดเก็บ -40 ℃ ~ 80 ℃
พอร์ตอนุกรม: อินเทอร์เฟซการสื่อสารแบบอนุกรม, สัญญาณระดับ TTL, สามารถรองรับอัตรา 1200 bps ถึง 115200 bps, การกำหนดค่าเริ่มต้นคือ 115200bps, 8 บิตข้อมูล, ไม่มีการตรวจสอบ, 1 บิตหยุด
พอร์ต USB: USB HID-KBW ซึ่งใช้อุปกรณ์จำลองแป้นพิมพ์ USB สามารถเชื่อมต่อโดยตรงกับพีซีในฐานะอุปกรณ์แบบพลักแอนด์เพลย์ไม่จำเป็นต้องติดตั้งไดรเวอร์
ขนาด: 29.8 มม. (ความยาว) * 14.8 มม. (กว้าง) * 3 มม. (ความหนา)
รูปต่อไปนี้เป็นแผนภาพบล็อกการทำงานที่แสดงฟังก์ชันหลัก:
| เข็มหมุด# | สัญญาณ | อินพุต/เอาต์พุต | คำอธิบาย |
| 1 | VCC_IN | - | อินพุตไฟ 3.3V 3.0V ~ 3.6V แหล่งจ่ายไฟต้องให้กระแสไฟ 1A ขึ้นไป |
| 2 | GND | - | กราวด์ไฟฟ้า |
| 3 | GND | - | กราวด์ไฟฟ้า |
| 4 | LED_DEC_G | อู๋ | ถอดรหัสสัญญาณควบคุมไฟแสดงสถานะสีเขียว;วงจรขับไฟแสดงการควบคุมระดับสูง/ต่ำ, ไฟแสดงสถานะเอาต์พุตสูง |
| 5 | LED_DEC_B | อู๋ | พินสงวนควบคุมแสงสีน้ำเงิน |
| 6 | Buzz | อู๋ | เอาต์พุตสัญญาณควบคุม Buzzer;สัญญาณ PWM เอาต์พุตจะควบคุมวงจรขับเสียงกริ่ง เมื่อสัญญาณ PWM ถูกส่งออก ออดจะส่งสัญญาณเสียง "be be" |
| 7 | BOOT_SEL0 | ผม | โหมดการทำงานของชิปหลักจะเปลี่ยนพินให้ทำงานตามปกติเมื่ออยู่ในระดับสูง และเข้าสู่โหมดอัปเกรดเมื่ออยู่ในระดับต่ำ และสงวนไว้สำหรับการอัปเกรดออนไลน์ |
| 8 | UART_RX0 | อินพุต/เอาต์พุต | การรับข้อมูล UART |
| 9 | UART_TX0 | อินพุต/เอาต์พุต | การส่งข้อมูล UART |
| 10 | LED_ILM | อู๋ | เติมสัญญาณควบคุมแสง;เอาต์พุตควบคุมระดับสูง / ต่ำเติมวงจรไฟขับไฟ, ไฟเติมเอาต์พุตสูงเปิดอยู่ |
| 11 | nTrig | ผม | สัญญาณอินพุตคีย์ทริกเกอร์ ให้ระดับต่ำนานกว่า 10ms เพื่อทริกเกอร์การอ่าน |
| 12 | รีเซ็ต | ผม | รีเซ็ตสัญญาณเข้า, ใช้งานต่ำ, รักษาระดับต่ำไว้นานกว่า 1ms เพื่อรีเซ็ตอุปกรณ์ |
| 13 | USB_DM | อินพุต/เอาต์พุต | การสื่อสาร USB D- สัญญาณข้อมูล |
| เข็มหมุด# | สัญญาณ | อินพุต/เอาต์พุต | คำอธิบาย |
| 14 | USB_DP | อินพุต/เอาต์พุต | การสื่อสาร USB D+ สัญญาณข้อมูล |
| 15 | GND | - | กราวด์ไฟฟ้า |
| 16 | OUT_2V8 | - | เอาต์พุตแหล่งจ่ายไฟ 2.8V ของกล้อง, กระแสไฟขาออกสูงสุด 100mA |
| 17 | PCLK | ผม | อินพุตสัญญาณนาฬิกาวิดีโอ |
| 18 | MCLK | อู๋ | สัญญาณนาฬิกาออก |
| 19 | GND | - | กราวด์ไฟฟ้า |
| 20 | DI_HS | ผม | อินพุตสัญญาณสายวิดีโอ |
| 21 | DI_VS | ผม | ช่องสัญญาณวิดีโออินพุต |
| 22 | DI_D7 | ผม | อินพุตสัญญาณข้อมูลวิดีโอ7 |
| 23 | DI_D6 | ผม | อินพุตสัญญาณข้อมูลวิดีโอ6 |
| 24 | DI_D4 | ผม | อินพุตสัญญาณข้อมูลวิดีโอ4 |
| 25 | DI_D0 | ผม | อินพุตสัญญาณข้อมูลวิดีโอ 0 |
| 26 | DI_D5 | ผม | อินพุตสัญญาณข้อมูลวิดีโอ 5 |
| 27 | DI_D2 | ผม | ช่องสัญญาณวิดีโออินพุต2 |
| 28 | DI_D1 | ผม | อินพุตสัญญาณนาฬิกาวิดีโอ 1 |
| 29 | DI_D3 | ผม | อินพุตสัญญาณสายวิดีโอ3 |
| 30 | DI_PWD | อู๋ | การควบคุมโหมดสลีปชิป CMOS ของกล้อง, 0: โหมดการทำงานปกติ, 1: โหมดสลีป |
| 31 | SCL | อินพุต/เอาต์พุต | I2C_SCL |
| 32 | SDA | อินพุต/เอาต์พุต | I2C_SDA |
ให้ความสนใจกับมาตรการป้องกันไฟฟ้าสถิตย์ระหว่างการออกแบบและการใช้งาน BM300
ใส่ใจกับมาตรการต่างๆ เช่น การสวมสายรัดข้อมือป้องกันไฟฟ้าสถิตย์และการต่อสายดินบริเวณที่ทำงาน
